Ομαδα Β.

Προσομοιώσεις στερεού

Γιάννης Κυριακόπουλοςby Γιάννης Κυριακόπουλος

%ce%ba%ce%b1%cf%84%ce%b1%ce%b3%cf%81%ce%b1%cf%86%ce%aeΔημοσιεύτηκε από το χρήστη Κυριακόπουλος Γιάννης στις 10 Δεκέμβριος 2009 στις 13:41 στην ομάδα Προσομοιώσεις φαινομένων Φυσικής

Υπό την επήρειαν αναρτήσεων συναδέλφων καθώς και άσκησης

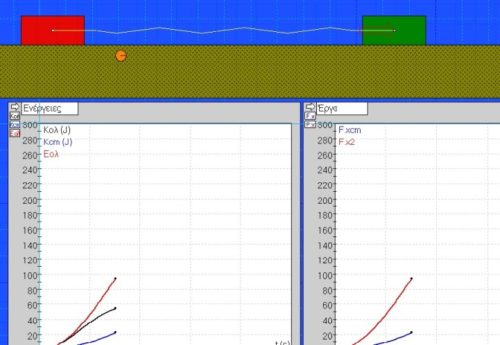

 από το βιβλίο των Halliday Resnick , στέλνω προσομοίωση της κύλισης κυλίνδρου σε δύο αναλύσεις με διαφορετικές αρχικές συνθήκες. Δείτε ότι ο κύλινδρος δεν κινείται όταν η γωνία είναι 60ο και η απόσταση 0.1m (ο φορέας της δύναμης περνά από το σημείο επαφής).
Από την κλίση των διαγραμμάτων Ε-x μπορούμε να συμπεράνουμε διάφορα για την εφαρμογή του Θ.Μ.Κ.Ε.
untitled1-1
Συνημμένα:

Loading

Subscribe
Ειδοποίηση για
1 Σχόλιο
Inline Feedbacks
Όλα τα σχόλια
admin
Διαχειριστής
admin
31/10/2016 1:48 ΜΜ

fc47f89b149f9409123ebc3e9caaf7bb Απάντηση από τον/την Διονύσης Μάργαρης στις 4 Μάρτιος 2010 στις 22:28

Ανεβάζω τρία αρχεία i.p. πάνω στο στερεό.

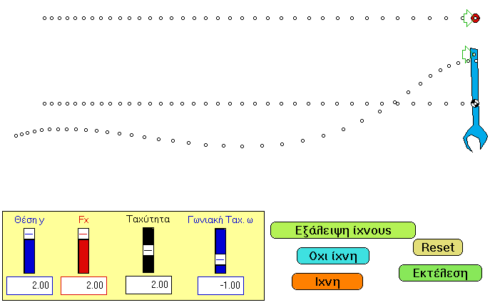

1) Κλειδί και cm..IPimage001-7
Κάντε κλικ εδώ.

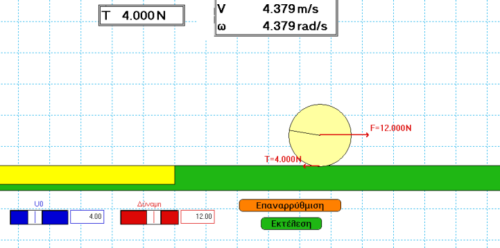

2) Κύλινδρος σε λείο και μη, ακίνητο επίπεδο.
image003-7Κάντε κλικ εδώ.

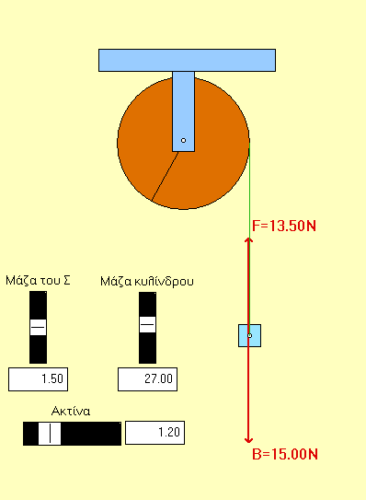

3) Τροχαλία και σώμα
image005-2

Με κλικ εδώ

Απάντηση από τον/την Μιχαλόπουλος Γιάννης στις 5 Μάρτιος 2010 στις 10:52

Γιάννη ( Κυριακόπουλε). Πως καταφέρνεις στο ΙΡ να «μεγαλώνει» το μήκος του νήματος καθώς στρέφεται η τροχαλία;

Απάντηση από τον/την Κυριακόπουλος Γιάννης στις 5 Μάρτιος 2010 στις 13:29

Αυτή την φορά δεν έκανα τίποτα. Μεγαλώνει από μόνο του γιατί είναι σύνδεσμος. Θα χρειαστεί να προγραμματίσεις αλλαγή μήκους όταν συνδέεται με αντικείμενο προγραμματιζόμενης συμπεριφοράς.
Αυτό Το κάνω στην προσομοίωσή μου με το γιο-γιό και το χέρι που βλέπεις στην αρχή της σελίδας.
(Διπλό κλίκ και εισαγωγή τύπου για το μήκος). Εδώ δεν χρειάζεται. Απλά συνέδεσα το σημείο με το κρεμασμένο σώμα.Μιχαλόπουλος Γιάννης είπε:

Γιάννη ( Κυριακόπουλε). Πως καταφέρνεις στο ΙΡ να «μεγαλώνει» το μήκος του νήματος καθώς στρέφεται η τροχαλία;

Απάντηση από τον/την Κυριακόπουλος Γιάννης στις 5 Μάρτιος 2010 στις 13:37

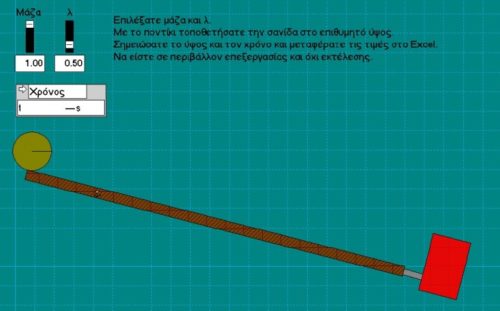

Αφού ευχαριστήσω τον Βαγγέλη Κουντούρη για την παρουσίαση του πραγματικού πειράματος και την ιδέα με το λ , στέλνω το πείραμα «υπολογισμός ροπής αδράνειας» σε προσομοίωση. Μετά από κάποιες μετρήσεις μεταφέρατε τα δεδομένα στο φύλλο Excel που επισυνάπτω.
untitled1-3Φυσικά είναι προτιμότερο να κάνετε το πείραμα ζωντανά και ει δυνατόν χωρίς φωτοπύλες (ακριβώς όπως το έκανε ο Βαγγέλης). Απ’ ολότελα , όμως , ευπρόσδεκτη και η Παναγιώταινα.

Συνημμένα:

Απάντηση από τον/την Κυριακόπουλος Γιάννης στις 5 Μάρτιος 2010 στις 15:23

Το αστείο στην όλη υπόθεση είναι ότι το πραγματικό πείραμα του Βαγγέλη με χρονόμετρο χειρός είχε , αν θυμάμαι καλά , μεγαλύτερη ακρίβεια από το εικονικό που έστειλα.

Απάντηση από τον/την Κυριακόπουλος Γιάννης στις 11 Μάρτιος 2010 στις 14:55

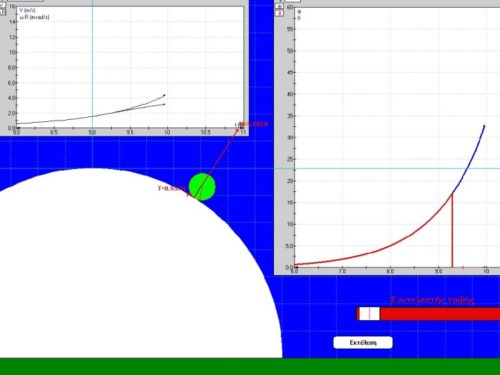

Μετά από κάποιες διορθώσεις -βελτιώσεις αναρτώ την προσομοίωση της μελέτης του Διονύση Μητρόπουλου. Στον Διονύση πριν είχα στείλει δίσκο.
untitled1-4
.IP
