Μια κύλιση σε επαφή με ράβδο. ΘΕΜΑ Δ #24

Δημοσιεύτηκε από τον/την ΜΥΣΙΡΗΣ ΚΩΣΤΑΣ στις 19 Μάιος 2011 και ώρα 16:30

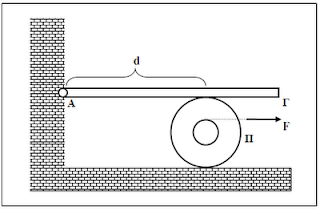

Λεπτή άκαμπτη ομογενής ράβδος ΑΓ μήκους L και μάζας M=3kg έχει το άκρο της Α αρθρωμένο και στηρίζεται σε στερεό Π, όπως φαίνεται στο σχήμα. Το σημείο επαφής απέχει από την άρθρωση d=0,8L. Το στερεό Π αποτελείται από  ομόκεντρους δίσκους με ακτίνες R και  2R και εφάπτεται σε οριζόντιο επίπεδο.  Ο δίσκος ακτίνας R είναι τυλιγμένος με αβαρές μη εκτατό νήμα μεγάλου μήκους το ελεύθερο άκρο του οποίου έλκεται από σταθερή οριζόντια δύναμη μέτρου F=10N.

Η διάταξη ισορροπεί με τη ράβδο ΑΓ  σε οριζόντια θέση. Να υπολογίσετε

(i)       το μέτρο της στατικής τριβής μεταξύ στερεού Π και ράβδου ΑΓ.

(ii)      την κατακόρυφη δύναμη που δέχεται η ράβδος ΑΓ από το στερεό Π.

Εφαρμόζουμε στη ράβδο σταθερή ροπή ως προς την όρθωση μέτρου τ=(15/π)Ν.m και αυτή  στρέφεται χωρίς τριβή. Το στερεό Π κυλίεται χωρίς ολίσθηση καθώς το νήμα ξετυλίγεται χωρίς να ολισθαίνει. Να υπολογίσετε

(i)       τη μεταφορική ταχύτητα του στερεού ….

Η συνέχεια  στο blogspot.
