Τι συμβαίνει όταν ένα ορθογώνιο πλαίσιο με πλευρές α και β, το οποίο διαρρέεται από ρεύμα με ένταση Ι, βρεθεί μέσα σε ένα ομογενές μαγνητικό πεδίο, έντασης Β;
Ας το διερευνήσουμε, μέσω κάποιων εφαρμογών.
Εφαρμογή 1η:
Το ορθογώνιο πλαίσιο ΑΒΓΔ του σχήματος, αποτελείται από ένα ομογενές σύρμα που διαρρέεται από ρεύμα έντασης Ι και βρίσκεται με το επίπεδό του κάθετο προς τις δυναμικές γραμμές ενός ομογενούς μαγνητικού πεδίου, έντασης Β.
i) Τι συμβαίνει με τις δυνάμεις Laplace που δέχεται κάθε πλευρά του;
ii) Ποιο το αποτέλεσμα της δράσης αυτών των δυνάμεων;
Διαβάστε τη συνέχεια…
Ή
Ένα ορθογώνιο ρευματοφόρο πλαίσιο σε μαγνητικό πεδίο
Ένα ορθογώνιο ρευματοφόρο πλαίσιο σε μαγνητικό πεδίο
Διονύση καλησπέρα. Είσαι μέσα στο μυαλό μου. Με αφορμή τη πολύ ωραία ανάρτηση του κ Πάνου χθεs το βράδυ είχα πιάσει να μελετώ βρόχο ρεύματοs μέσα σε μαγνητικό πεδίο ομογενέs.
Καλησπέρα Γιάννη.
Σε ευχαριστώ για το σχολιασμό.
Μάλλον σκεφτόμαστε παράλληλα, αφού την παραπάνω την έγραψα πριν 3-4 μέρες…
Διονύση, καλησπέρα.Θέλω να σε ρωτήσω πάνω στα σχόλια που κάνειs για καθηγητέs.
Aναφέρειs την ευσταθή ισορροπία όταν τα διανύσματα τηs μαγνητικήs ροπήs μ και του Β είναι ομόρροπα.
Δηλαδή η ροπή τείνει να στρέψει το πλαίσιο ώστε το διάνυσμα τηs μαγνητικήs ροπήs να συμπέσει με το διάνυσμα του Β?
Είναι ροπή επαναφοράs αν το καταλαβαίνω σωστά.
Καλημέρα Γιάννη.

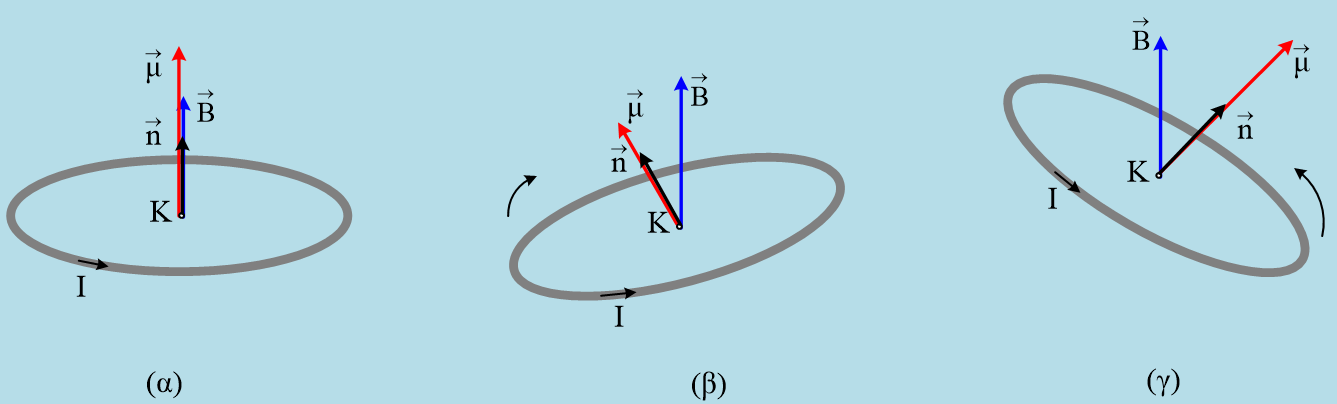

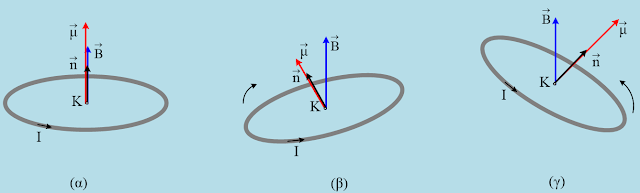

Νομίζω ότι είναι όπως τα λες. Ας δούμε το παρακάτω σχήμα.
Στο (α) η ροπή είναι μηδενική, αφού:
ή τ=μ∙Β∙ημθ=0
Και το πλαίσιο ισορροπεί.
Στο σχήμα (β) έχουμε εκτρέψει το πλαίσιο προς τα αριστερά (ας εστιάσουμε στη διεύθυνση του κάθετου διανύσματος n, σε σχέση με το (α) σχήμα. Η ασκούμενη ροπή είναι δεξιόστροφη, με αποτέλεσμα να στραφεί το πλαίσιο και να πάρει τη θέση (α).
Στο (γ) σχήμα έχουμε εκτρέψει το πλαίσιο δεξιόστροφα και η ασκούμενη ροπή είναι αριστερόστροφη, τείνοντας να επαναφέρει το πλαίσιο στη θέση ισορροπίας (α).
Καλησπέρα Διονύση. Ευχαριστώ για την απάντηση.
πολύ καλή, Διονύση
(αλλά επειδή μετά τα τρίτα "ήντα" όλοι γινόμαστε "κακοί",
όταν θα και εσύ, θα δεις…,
να ζητήσω το πλαίσιο να είναι άκαμπτο,
διότι άλλως, π.χ. αν "ζουπίζω" ωραίο αρχικά, σφουγγάρι
ναι μεν συνισταμένη μηδέν, αλλά από σχήμα…)
Διονύση καλησπέρα
Πολύ καλή. Χτίζεις με στόχο σιγά σιγά και τον ηλε/μο. Προάγγελος των εναλλασσόμενων.
Νομίζω στη δεύτερη εφαρμογή στο τέλος θέλει να στραφεί δεξιόστροφα όχι αριστεροστροφα.
Καλημέρα Βαγγέλη, καλημέρα Χρήστο.
Σας ευχαριστώ για το σχολιασμό.
Βαγγέλη το πλαίσιο είναι μεταλλικό, οπότε αντιμετωπίζεται ως μη παραμορφώσιμο στερεό και όχι σαν…. σφουγγάρι.
Χρήστο το διόρθωσα…
