Διαγώνισμα στο Ηλεκτρικό Ρεύμα 2021 (Α ομάδα)

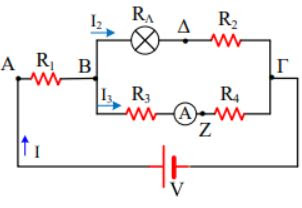

Στο παρακάτω κύκλωμα ο λαμπτήρας Λ λειτουργεί κανονικά και η ισχύς που καταναλώνει ο αντιστάτης R1 είναι P1 = 180 W. Επίσης γνωρίζουμε ότι: R1 = 5 Ω, R2 = 10 Ω, R3 = 6 Ω, R4 = 4 Ω, ενώ η ένδειξη του ιδανικού αμπερομέτρου είναι 4 Α.
α. Να βρεθεί η τάση VΒΓ και η τάση V της πηγής.
β. Τα στοιχεία κανονικής λειτουργίας του λαμπτήρα (Pκ, Vκ).
γ. Η διαφορά δυναμικού μεταξύ των σημείων Δ και Ζ (VΔΖ)
δ. Ποια η ένδειξη του αμπερομέτρου, αν καεί ο λαμπτήρας
ε. Αν συνδέουμε με ένα αγωγό χωρίς αντίσταση τα σημεία Β και Γ, πόση θερμότητα θα απελευθερώσει ο αντιστάτης R2 σε δύο ώρες λειτουργίας του κυκλώματος;

Το διαγώνισμα εδώ

και οι απαντήσεις εδώ.
