Φτιάχνοντας ένα κυκλικό και ένα σωληνοειδές πηνίο.

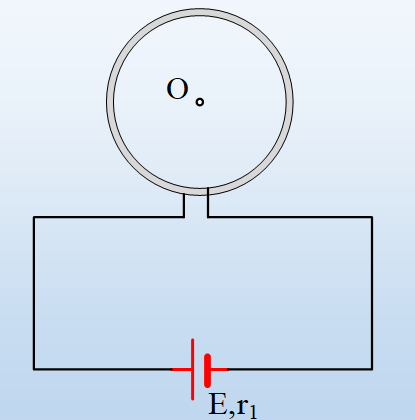

Διαθέτουμε μια κουλούρα από ένα ομογενές και ισοπαχές σύρμα μήκους 100m. Όταν συνδέσουμε στα άκρα του μια πηγή με ΗΕΔ Ε=10V και εσωτερική αντίσταση r1=2Ω, το σύρμα διαρρέεται από ρεύμα έντασης Ιο=1 Α. Κόβουμε το σύρμα σε δύο τμήματα. Με το πρώτο, μήκους ℓ1=25m, κατασκευάζουμε ένα κυκλικό πηνίο (ένα πηνίο με σπείρες ομόκεντρους κύκλους, σε ελάχιστη απόσταση μεταξύ τους) με ακτίνα r=25cm, το οποίο τροφοδοτούμε από την ίδια πηγή, δημιουργώντας το κύκλωμα του σχήματος.

  1. Να βρεθεί η ένταση του ρεύματος που διαρρέει το κύκλωμα.
  2. Να υπολογιστεί η ένταση του μαγνητικού πεδίου στο κέντρο Ο του κυκλικού αγωγού (πηνίου).
  3. Με το υπόλοιπο σύρμα κατασκευάζουμε ένα σωληνοειδές πηνίο με μήκος L=0,5m, όπου κάθε σπείρα έχει ακτίνα r΄=10cm,  το οποίο τροφοδοτούμε επίσης από την ίδια πηγή, όπως στο δεύτερο σχήμα. Να βρεθούν:

α)  η ένταση του μαγνητικού πεδίου στο μέσον Μ του σωληνοειδούς,

β) Η μαγνητική ροή που διέρχεται από μια σπείρα στο μέσον του και

γ) Η ηλεκτρική ισχύς που καταναλώνει το πηνίο.

Δίνεται kμ=10-7Ν/Α2.

Απάντηση:

ή

%ce%b1%ce%b1%ce%b1%ce%b11 Φτιάχνοντας ένα κυκλικό και ένα σωληνοειδές πηνίο.
%ce%b1%ce%b1%ce%b1%ce%b13 Φτιάχνοντας ένα κυκλικό και ένα σωληνοειδές πηνίο.

(Visited 797 times, 1 visits today)
Subscribe
Ειδοποίηση για
8 Σχόλια
Inline Feedbacks
Όλα τα σχόλια
Μανόλης Μαργαρίτης
7 μήνες πριν

Καλημέρα Διονύση , όμορφη, λιτή και πολύ διδακτική

Χριστόφορος Κατσιλέρος
Αρχισυντάκτης
7 μήνες πριν

Καλησπέρα Διονύση.
Πολύ καλή άσκηση.

Βαγγέλης Κουντούρης
7 μήνες πριν

καλησπέρα σε όλους
μου άρεσε, Διονύση
στρωτή άσκηση, χωρίς υπερβολές και παγίδες, τη θεωρώ και πειραματική, την έχω πραγματοποιήσει με μικρά μήκη, ευκαιρία για μερικές “συμβουλές” για την κατασκευή του σωληνοειδούς: τυλίγουμε μονωμένο ευλύγιστο σύρμα γύρω από ράβδο στήριξης, για να εξασφαλιστεί το “ισαπέχουσες σπείρες” κάθε μία να είναι σε επαφή με τις διπλανές της, το μήκος του σωληνοειδούς είναι Ν.d (d το πάχος του σύρματος), διοχετεύουμε ρεύμα με μια μπαταρία, με δυο σε σειρά κ.ο.κ., έχοντας μια μαγνητική βελόνα κοντά στο σωληνοειδές και πειράζουμε το “κοντά”
(πολύ αυστηρά το “ωφέλιμο” μήκος του σωληνοειδούς στην άσκηση είναι 75m-0,5m= 74,5m)

Ανδρέας Ριζόπουλος
Αρχισυντάκτης
7 μήνες πριν

Καλημέρα Διονύση. Πολύ καλή άσκηση και όπως λέει και ο Βαγγέλης, γίνεται και πραγματικότητα, με εύκολη κατασκευή, π.χ. με τύλιγμα του σύρματος γύρω από στεφάνι ποδηλάτου, αφού χρειαζόμαστε 50cm διάμετρο…
Υπενθυμίζεις να προσέχουν οι μαθητές, ότι ο αριθμός των σπειρών εξαρτάται από το μήκος του σύρματος και όχι του σωληνοειδούς…
Lσυρμ = Ν .π. Δ, Δ η διάμετρος του σωληνοειδούς.
Το μήκος του σωληνοειδούς εξαρτάται από τη διάμετρο δ του σύρματος, αν οι σπείρες εφάπτονται μεταξύ τους.
Lσωλ = Ν.δ
Και αφού διανύουμε περίοδο επανάληψης,

Μήκος σύρματος μήκος σωληνοειδούς και ένα κόψιμο

Να είσαι καλά!
