Μαγνητικά πεδία από κυκλικά τμήματα

Στο σχήμα δίνεται ένας οριζόντιος κυκλικός αγωγός ακτίνας r=2cm, ο οποίος διαρρέεται από ρεύμα έντασης Ι=2Α.

  1. Να βρεθεί η ένταση του μαγνητικού πεδίου στο κέντρο Ο του αγωγού.
  2. Το παραπάνω μαγνητικό πεδίο μπορεί να αποδοθεί στα μαγνητικά πεδία που δημιουργούν τα δύο ημικύκλια ΑΜΓ και ΓΝΑ. Να υπολογιστεί η ένταση του πεδίου που δημιουργεί το ημικύκλιο ΑΜΓ.

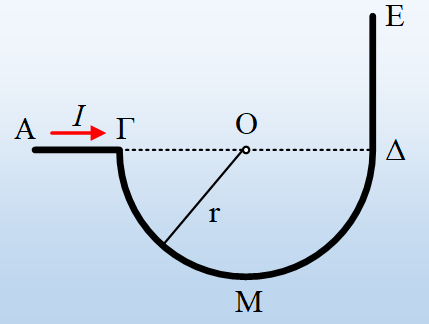

  3. Στο επίπεδο της σελίδας βρίσκεται ο αγωγός του σχήματος, αποτελούμενος από δύο ευθύγραμμα τμήματα ΑΓ και ΔΕ και το ημικύκλιο ΓΜΔ. Με δεδομένο ότι ένας ευθύγραμμος αγωγός, όπως ο ΑΓ, δεν δημιουργεί μαγνητικό πεδίο στην προέκτασή του, άρα και στο κέντρο Ο του ημικυκλίου, να βρείτε την ένταση του μαγνητικού πεδίου στο Ο, που οφείλεται στον αγωγό ΑΓΜΔΕ, αν Ι=2Α και r=2cm.

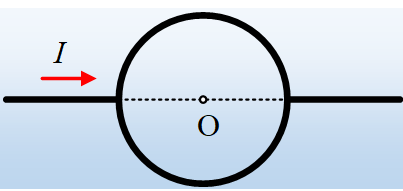

  4. Να βρείτε επίσης την ένταση του μαγνητικού πεδίου στην περίπτωση του σχήματος, όπου συνδέουμε σε ένα κύκλωμα δύο αντιδιαμετρικά σημεία του κυκλικού αγωγού, ακτίνας r=1cm, ενώ Ι=2Α.

Απάντηση:

ή

%ce%b1%ce%b1%ce%b1%ce%b11 Μαγνητικά πεδία από κυκλικά τμήματα
%ce%b1%ce%b1%ce%b1%ce%b13  Μαγνητικά πεδία από κυκλικά τμήματα
