Η τράπεζα του Επάλ στα καλύτερά της

Πρόκειται για την άσκηση 17427 από το ΕΠΑΛ

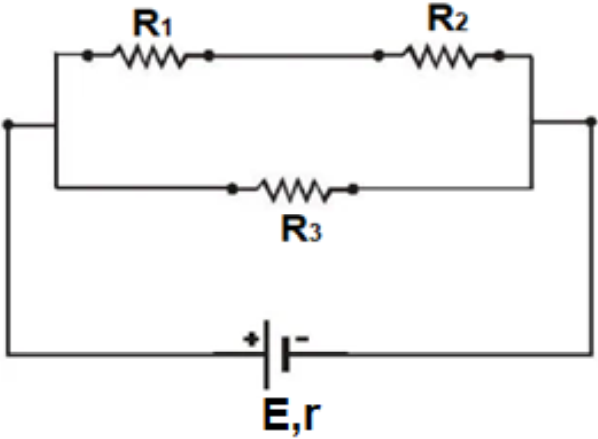

Στο κύκλωμα του παραπάνω σχήματος έχουμε μία ηλεκτρική πηγή με ηλεκτρεγερτική δύναμη Ε = 18 V  και εσωτερική αντίσταση r = 1 Ω και τρεις ωμικούς αντιστάτες που έχουν αντίσταση ο κάθε ένας R1 = 2 Ω, R2 = 4 Ω, και R3 = 3 Ω. Να υπολογίσετε:

4.1. Την ολική αντίσταση του συστήματος.

Μονάδες 6

4.2. Την ένταση του ρεύματος που διαρρέει την ωμική αντίσταση R3.

Μονάδες 7

4.3. Την τάση στα άκρα της ωμικής αντίστασης R2.

Μονάδες 6

4.4. Την θερμότητα που εκλύεται στην ωμική αντίσταση R1 σε χρόνο t = 1 min.

Μονάδες 6

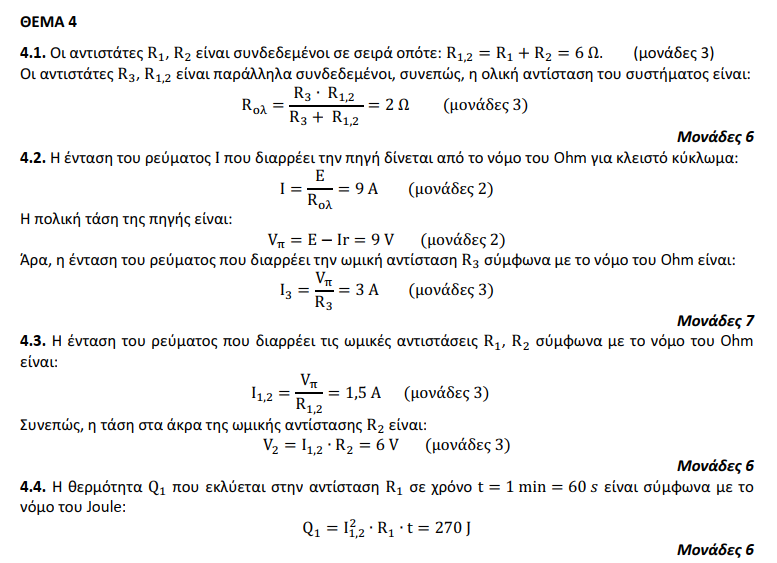

Και η λύση αυτής σε εικόνα

Στην αρχή ξεχάσαμε λίγο στο λογαριασμό την r. Ε δε βαριέσαι εσωτερική είναι δεν την είδαμε καλά.

Μετά βρίσκουμε τα Ι, Ι1,2, Ι3 και εδώ έχουμε “καταρρίψει” τον 1ο κανόνα του Κίρχοφ και προφανώς βρήκαμε και ένα κόμβο όπου το φορτίο δε διατηρείται (Ι = Ι1,2 + Ι3 = 4,5 Α ≠ 9 Α) !!!! Σιγά τώρα γι αυτό θα χολοσκάμε ΕΠΑΛ είναι ποιος θα το δει!
