Δημοσιεύτηκε από τον/την Διονύσης Μάργαρης στις 8 Ιανουάριος 2015 και ώρα 12:30

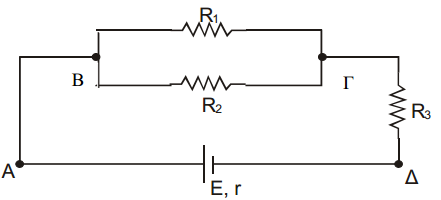

Δίνεται το κύκλωμα του σχήματος που αποτελείται από μια ηλεκτρική πηγή με ηλεκτρεγερτική δύναμη Ε και εσωτερική αντίσταση r = 2 Ω και τρεις αντιστάτες με τιμές αντιστάσεων, R1 = 6 Ω, R2 = 6 Ω και R3 = 5 Ω.
Δίνεται ότι αντιστάτης R1 διαρρέεται από ρεύμα έντασης, Ι1 = 2 Α .
i) Ερωτήματα της τράπεζας:
Να υπολογίσετε:
Δ1) την ισοδύναμη αντίσταση του εξωτερικού κυκλώματος,
Δ2) την ηλεκτρική τάση VΒΓ,
Δ3) την ηλεκτρική ενέργεια που μετατρέπεται σε θερμότητα στο εξωτερικό κύκλωμα, σε χρόνο μιας ώρας ( t = 1 h)
Δ4) την ηλεκτρεγερτική δύναμη της πηγής Ε.
ii) Συνδέουμε το σημείο Γ με σύρμα αμελητέας αντίστασης, με το σημείο Α. Πόση ενέργεια παρέχει η πηγή στο κύκλωμα σε 7h;
iii) Συνδέουμε το σημείο Γ ….
Η συνέχεια στο Blogspot.
ή
Το θέμα 15328, λίγο … πειραγμένο.
