Μπορείτε να σχεδιάστε τις δυνάμεις;

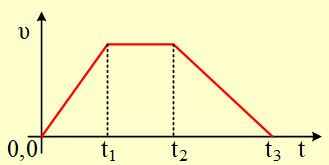

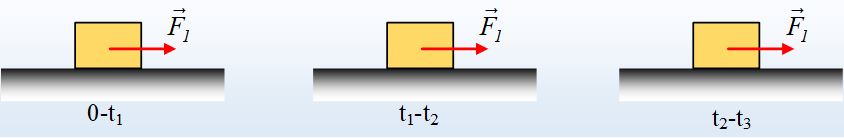

Σε ένα σώμα που ηρεμεί σε λείο οριζόντιο επίπεδο, ασκείται για t=0 μια οριζόντια δύναμη F₁, όπως στο πρώτο από τα παρακάτω σχήματα. Τη στιγμή t₁ στο σώμα ασκείται επιπλέον μια οριζόντια δύναμη F₂, μέχρι τη στιγμή t₂, όπου παύει η F₂, ενώ ασκείται στο σώμα μια τρίτη οριζόντια δύναμη F₃. Στο διπλανό σχήμα φαίνεται πώς μεταβάλλεται η ταχύτητα του σώματος, μέχρι τη στιγμή t₃.

i) Να σχεδιάσετε πάνω στο παραπάνω σχήμα τις δυνάμεις F₂ και F₃, στα διαστήματα που ασκούνται.

ii) Για τα μέτρα των δυνάμεων F₁ και F₂ ισχύει:

α) F₁ < F₂,     β) F₁ = F₂,      γ) F₁ > F₂.

iii)  Για το μέτρο της δύναμης F₃, ισχύει:

α) F₃ < F₁,     β) F₃ = F₁,      γ) F₃ > F₁.

Να δικαιολογήσετε τις απαντήσεις σας.

Απάντηση:
