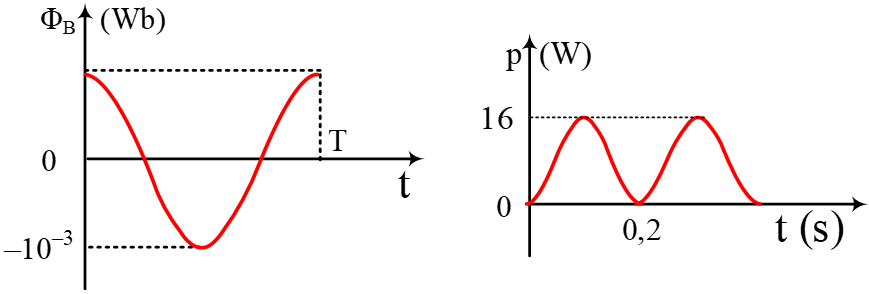

Το ορθογώνιο πλαίσιο μιας πηγής εναλλασσόμενης τάσης έχει ν = 200 σπείρες από ομογενές ισοπαχές σύρμα και περιστρέφεται με σταθερή γωνιακή ταχύτητα ω. η συσκευή Σ δουλεύει στα «4√2 V, √2 Α». Οι δύο δάκτυλοι επαφής, οι ψήκτρες και τα καλώδια σύνδεσης της συσκευής δεν έχουν αντίσταση. στα διαγράμματα φαίνονται η ροή Φ που διέρχεται από μία σπείρα του πλαισίου σε συνάρτηση με το χρόνο και η στιγμιαία ισχύς που καταναλώνει η θερμική συσκευή σε συνάρτηση με τον χρόνο. Δίνεται π2 = 10.
α. Να γράψετε την εξίσωση της ΗΕΔ από επαγωγή που εμφανίζεται στο πλαίσιο σε συνάρτηση με τον χρόνο.
β. Να εξετάσετε αν η συσκευή λειτουργεί κανονικά.
γ. Να βρεθεί το ποσοστό της προσφερόμενης ηλεκτρικής ισχύος που γίνεται θερμική ισχύς στη συσκευή
δ. Αν υποδιπλασιάσουμε τη γωνιακή ταχύτητα περιστροφής του πλαισίου να βρεθεί η νέα εξίσωση της ΗΕΔ από επαγωγή που εμφανίζεται στο πλαίσιο.
Καλησπέρα Γιώργο, όμορφος ο εναλλακτήρας σου.
Μια πρόταση λύσης
Από το διάγραμμα ισχύος χρόνου της θερμικής συσκευής: Pμ=P(max)/2=8W
Από τα στοιχεία κανονικής λειτουργίας Pλ=V(λ) I(λ)=8W
Άρα λειτουργεί κανονικά και το κύκλωμα διαρρέεται από ρεύμα Ιεν=Ι(λ)=ρίζα(2)Α
Άρα Pηλ=VενIεν=10W e=Pλ/Pηλ=0,8
Καλή κβαντική
Καλησπέρα-Καλημέρα!? Θοδωρή..Ευχαριστώ για το σχόλιο σου..Με την κβαντική δεν είμαι ακόμη εξοικειωμένος ..Το διάβασμα συνεχίζεται..
