Διαθέτουμε έναν αντιστάτη με ονομαστική τιμή αντίστασης R=100Ω. Θέλουμε να επιβεβαιώσουμε την τιμή της αντίστασης αυτής πειραματικά. Διαθέτουμε μια πηγή σταθερής τάσης V=12V, ένα βολτόμετρο με εσωτερική αντίσταση Rv=100Ω και ένα αμπερόμετρο με εσωτερική αντίσταση rΑ=10Ω.

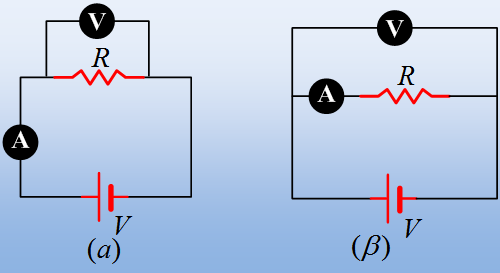

i) Για την μέτρηση αυτή προτείνονται δυο εναλλακτικές συνδέσεις, όπως φαίνονται στα παρακάτω σχήματα.
Αφού βρείτε τις ενδείξεις των δύο οργάνων, να υπολογιστεί η πειραματική τιμή της αντίστασης Rπ, για κάθε κύκλωμα.
ii) Θεωρώντας σωστή την τιμή που αναγράφει ο αντιστάτης (R=100Ω), να βρείτε πόσο % σφάλμα κάνουμε σε κάθε περίπτωση.
iii) Αν το αμπερόμετρο είχε εσωτερική αντίσταση r΄Α=1Ω, ποιο από τα παραπάνω κυκλώματα θα μας έδινε καλύτερο αποτέλεσμα (για το βολτόμετρο Rv=100Ω) ;
iv) Αν το βολτόμετρο είχε….
Η συνέχεια στο Blogspot.
ή
Πάμε να μετρήσουμε μια αντίσταση;
Πάμε να μετρήσουμε μια αντίσταση;
Η ανάρτηση αφιερώνεται στον Κώστα Ψυλάκο.
Εξαιρετική!
Μπράβο Διονύση.
Ενισχυτικά να προσθέσω:
για να μετρήσουμε την ένταση του ρεύματος που διαρρέει έναν καταναλωτή
πρέπει να συνδέσουμε ένα αμπερόμετρο σε σειρά με αυτόν
και για να μετρήσουμε την τάση που εφαρμόζεται στα άκρα του
ένα βολτόμετρο παράλληλα με αυτόν,
αλλά δυστυχώς και τα δύο αυτά δεν μπορεί να γίνουν ταυτόχρονα
άρα χρησιμότατα τα συμπεράσματα του Διονύση.
Υπέροχη.
Νοστάλγησες και εσύ τις Δέσμες όταν αυτά ήταν βασικά σημεία του μαθήματος.
Κρίμα που χάθηκαν.
Καλημέρα Διονύση
Πολύ καλή ιδέα … “δέσμες” αναμνήσεων του παρελθόντος
ίσως ρίξουν “γέφυρες” για το μέλλον …
Διονύση είναι πάρα πολύ χρήσιμο. Δείχνει την πραγματικότητα. Εξαιρετική ιδέα.
Γεια σας παιδιά, σας ευχαριστώ για την ευμενή υποδοχή του θέματος.
Δεν νοστάλγησα Γιάννη:-)
Ήταν κάτι που μου πρότεινε ο Κώστας Ψυλάκος, τηλεφωνικά και το έγραψα.
Διονυση σε Ευχαριστω !
Εχω αρκετη ωρα που το ειδα αλλα ηθελα να ετοιμασω κατι πιο γενικο για αυτο δεν απαντησα νωριτερα . Η αληθεια ειναι οτι τον εχουμε λιγο παραμελήσει τον ηλεκτρισμο ,εχει και αυτος τα ωραια του.

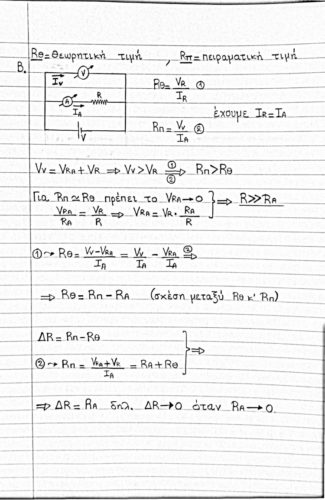

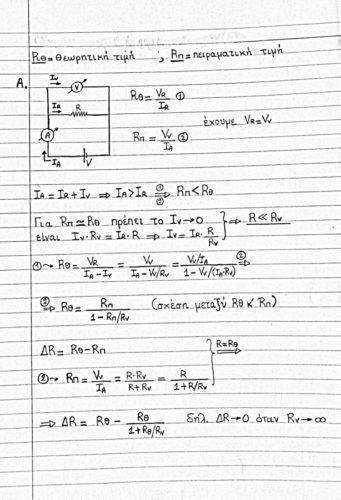

Αυτο που εχω ετοιμασει ειναι χειρογραφο ελπιζω να φαινεται καθαρα! Πιστευω να σου αρεσει.
Κώστα Καλημέρα
Είχα κάνει κι εγώ μια προσπάθεια παλιότερα
(Δες το 3Α στα Παραρτήματα εδώ )
αλλά μάλλον και για Β Λυκείου έπεφτε πολύ … για Γυμνάσιο ούτε συζήτηση.
Να εισαι καλα Δημητρη ! Θα το μελετησω !
(πρεπει να κανονιστει κατι για χειμερινη συναντηση τωρα στις γιορτες !!!)
Ψήνεται
οι περί των Αθηνών έχουν το λόγο.
Ο κανόνας είναι ότι η (α) μετράει καλά μικρές αντιστάσεις και το (β) μεγάλες.
Υπήρχε άσκηση που ζητούσε ποια πρέπει να είναι η αντίσταση ώστε οι δύο συνδεσμολογίες να έχουν το ίδιο σφάλμα.
Διονύση αυτό ακριβώς ήταν το θέμα του περσινού EUSO στο ΕΚΦΕ Σερρών
Κώστα ωραία η γενική μελέτη σου. Προτίμησα όμως να οδηγήσω σε μια πορεία που να οδηγεί σε συμπεράσματα, όπως αυτό που διατύπωσε με δυο λέξεις ο Γιάννης.
Να το πω αλλιώς, με την ευκαιρία.
Στο (α) κύκλωμα το σφάλμα μας το δημιουργεί το βολτόμετρο, αφού, αντίθετα με αυτό που θα θέλαμε, διαρρέεται από ρεύμα. Αν λοιπόν η εσωτερική του αντίσταση είναι πολύ μεγαλύτερη από την μετρούμενη αντίσταση, τα πράγματα είναι ικανοποιητικά.
Στο (β) κύκλωμα το πρόβλημα μας το δημιουργεί το αμπερόμετρο.
Αν η εσωτερική του αντίσταση είναι πολύ μικρότερη της μετρούμενης, ξανά τα πράγματα δουλεύουν καλά…
