Εναλλασσόμενη τάση και περιστροφή πλαισίου

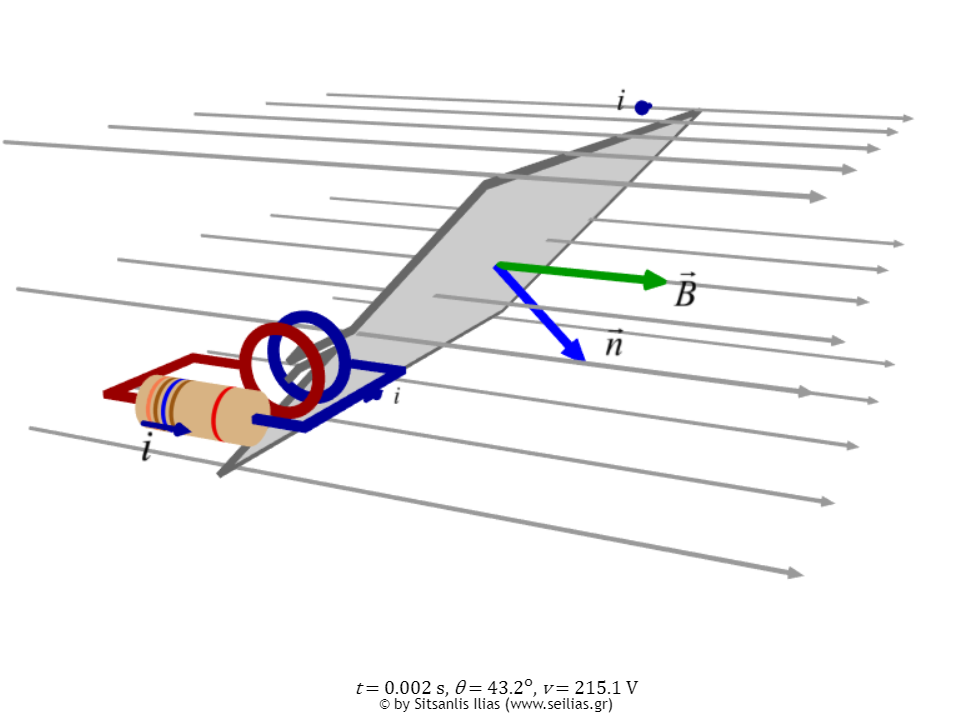

Ένα τετράγωνο μεταλλικό πλαίσιο πλευράς α=0,5m  που δεν εμφανίζει αντίσταση, βρίσκεται κάθετα στις δυναμικές γραμμές ενός ομογενούς μαγνητικού πεδίου έντασης Β=2/π Τ, όπως στο σχήμα.

i) Πόση είναι η μαγνητική ροή που διέρχεται από το πλαίσιο, θεωρώντας την κάθετη στο πλαίσιο να έχει την κατεύθυνση της έντασης του πεδίου;

ii) Σε μια στιγμή, την οποία θεωρούμε ότι t=0, αρχίζουμε να περιστρέφουμε το πλαίσιο με σταθερή συχνότητα 2Ηz, γύρω από άξονα z, παράλληλο προς την πλευρά ΑΔ, ο οποίος διέρχεται από το κέντρο του.

α) Από ποια εξίσωση παρέχεται η μαγνητική ροή που διέρχεται από το πλαίσιο σε συνάρτηση με το χρόνο; Ποια η τιμή της ροής τη στιγμή t=0,125s;

β) Ποια η τιμή της εναλλασσόμενης τάσης στα άκρα του πλαισίου x και y, τη χρονική στιγμή t=0,125s;

γ) Αν μέσω κατάλληλου συστήματος (δακτύλιοι και ψήκτρες…) συνδέσουμε την παραγόμενη αυτή εναλλασσόμενη τάση, στα άκρα ενός αντιστάτη με R=0,5Ω, να βρείτε την ενεργό ένταση του ρεύματος που θα τον διαρρέει καθώς και την μέση ισχύ του ρεύματος.

Απάντηση:

ή
