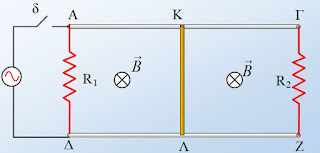

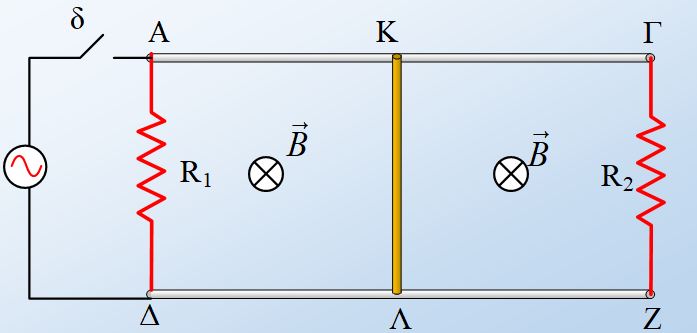

Στο σχήμα οι αγωγοί ΑΓ, ΔΖ, μεγάλου μήκους, βρίσκονται στο ίδιο οριζόντιο επίπεδο, είναι παράλληλοι μεταξύ τους, απέχουν ℓ=1m και έχουν μηδενική ωμική αντίσταση. Η ράβδος ΚΛ έχει μήκος ℓ=1m μάζα m=0,5kg, αντίσταση RΚΛ=2Ω και αρχικά είναι ακίνητη. Η ράβδος ΚΛ μπορεί να κινείται χωρίς τριβές, παραμένοντας συνεχώς κάθετη και σε επαφή με τους αγωγούς ΑΓ, ΔΖ, ενώ οι δυο αντιστάτες έχουν αντιστάσεις R1 = 6Ω και R2 = 3Ω. Σε μια t=0 κλείνουμε το διακόπτη δ συνδέοντας μια πηγή εναλλασσόμενης τάσης της μορφής υ = V·ημ(100πt) S.I. ενώ στο χώρο υπάρχει ένα κατακόρυφο ομογενές μαγνητικό πεδίο έντασης Β=0,5Τ, με φορά όπως στο σχήμα. Για να μην κινηθεί η ράβδος, ασκούμε κατάλληλη μεταβλητή οριζόντια εξωτερική δύναμη F στο μέσον της. Η μέση ισχύς που καταναλώνεται στην R1 είναι ίση με 12W.
Ζητούνται:
i) Το πλάτος της τάσης V της πηγής και η στιγμιαία ισχύς που καταναλώνεται στην ράβδο ΚΛ, τη στιγμή t1=1/40s.
ii) Το μέτρο της απαιτούμενης δύναμης F, για την ισορροπία της ράβδου, τη στιγμή t1. Να σχεδιάσετε στο σχήμα την δύναμη αυτή, αν η ένταση του ρεύματος με φορά από το Κ στο Λ θεωρείται θετική.
iii) Τη στιγμή t1 ανοίγουμε το διακόπτη ενώ διατηρούμε πλέον σταθερή την ασκούμενη δύναμη F, στην τιμή που είχε πριν το άνοιγμα του διακόπτη, με αποτέλεσμα η ράβδος να κινείται και τη στιγμή t2 να έχει επιτάχυνση μέτρου α=5m/s2.
α) Να βρείτε την ταχύτητα της ράβδου ΚΛ τη στιγμή t2 και να κάνετε ένα ποιοτικό διάγραμμα της έντασης του ρεύματος που διαρρέει τη ράβδο σε συνάρτηση με το χρόνο, από τη στιγμή t1 ως την στιγμή t2, δικαιολογώντας, με λίγα λόγια, την μορφή του διαγράμματος.
β) Με ποιο ρυθμό μεταφέρεται ενέργεια στο κύκλωμα μέσω του έργου της δύναμης F, τη στιγμή t2 και πώς κατανέμεται αυτή, στα διάφορα στοιχεία του κυκλώματος;
ή
Κρατώντας μόνο ένα διακόπτη
Κρατώντας μόνο ένα διακόπτη
Καλημέρα σε όλους.
Δίνω μια παραλλαγή του φετινού Γ΄ θέματος, με τον ίδιο βασικό κορμό αλλά με διαφορετικά εν γένει, ερωτήματα.
Μια προσπάθεια να δοθούν ερωτήματα, που να εξετάζουν κάποιες γνώσεις, πέρα από την ικανότητα πραγματοποίησης γρήγορων πράξεων.
Καλημέρα Διονύση.
Επιδέξιο το μακιγιάζ. Πάντως παραμένει “μεγαλοκοπέλα”.
καλημέρα Διονύση
“γλυκαίνει” αρκετά έτσι
καλημέρα Γιάννη
θα εισηγηθώ για αριστείνδην εγγραφή σου στους “Φιλολόγους”…
Καλημέρα κι από εδώ.
Διονύση, καλή η άσκηση.
Βέβαια το iii την καθιστά απαιτητική, τουλάχιστον αν είναι για τρίτο θέμα σε πανελλήνιες.
Γεια σου Βαγγέλη.
Εγω του Πρακτικού είμαι.
Το πρώτο Πρακτικό που στήθηκε στα Κάτω Πετράλωνα. Μαζεύαμε υπογραφές για να στηθεί. Ήταν μικτό τμήμα, κάτι πρωτότυπο εν έτει 1972 μ.Χ.
Ήταν επίσης το μικρότερο τμήμα του σχολείου. Είχε μόνο 45 μαθητές αρχικά που έγιναν 49 στην Στ Γυμνασίου.
Οι (τότε) κοπέλες του τμήματος ήταν οι καλύτερες στα Αρχαία σε όλο το σχολείο. Οι Φιλόλογοι καυγάδιζαν για το ποια θα πάρει το Πρακτικό!!!! (4 θαυμαστικά).
Ο υποφαινόμενος από τα Αρχαία ενστερνίστηκε το “Μηδείς αγεωμέτρητος εισίτω”.
Ο Δημήτρης Ψαθάς (λάβρος κατά των Αρχαίων) έλεγε ότι το μόνο που του έμεινε ήταν το “Δαρείου και Παρυσάτιδος γίγνονται παίδες δύο”. Και τον Ψαθά εκτιμούσα και χειρότερος αυτού ήμουν.
Καλησπέρα παιδιά.
Γιάννη, Βαγγέλη και Βασίλη σας ευχαριστώ για το σχολιασμό.
Γιάννη, δεν προσπάθησα να μετατρέψω την “μεγαλοκοπέλα” σε εικοσάχρονη καλλονή 🙂
Έγραψα δίπλα:
“…πήρα το Γ θέμα των εξετάσεων και το τροποποίησα ώστε να μην αποτελεί συρραφή δύο εντελώς ανεξάρτητων ασκήσεων, αλλά ένα σύνθετο πρόβλημα….
Μπορείς να διαπιστώσεις ότι η ράβδος “είναι μέσα” από το πρώτο ερώτημα, διαρρέεται από Ε.Ρ. δέχεται δύναμη Laplace, οπότε για να ισορροπεί της ασκούμε εξωτερική δύναμη, η οποία και θα προκαλέσει και την κίνησή της όταν ανοίξει ο διακόπτης…
Πρόσθεσα και ένα ερώτημα το iii.α), το οποίο θα μπορούσες να δοκιμάσεις σε μαθητές για να διαπιστώσεις ότι δεν είναι θέμα χρόνου η απάντησή του (όποιος προλάβει να κάνει πράξεις…).”
Αν διαβάσεις με προσοχή την άσκηση θα διαπιστώσεις ότι κράτησα τα ίδια δεδομένα (ακόμα και την μάζα της ράβδου…) αλλά προσπάθησα να δώσω ένα ενιαίο πρόβλημα και όχι συρραφή δύο ανεξάρτητων θεμάτων.
Αν καθίσεις βέβαια να την λύσεις θα δεις και άλλα “μυστικά” όσον αφορά το σχεδιασμό ή την κατεύθυνση της κίνησης, πράγματα που αν έμπαιναν σε εξετάσεις, ενώ είναι πολύ εύκολα ζητήματα, θα μπορούσαν να κάνουν την διάκριση από ανθρώπους που παπαγαλίζουν τεχνικές επίλυσης…
