Kαλησπέρα Παύλο.
Όταν μου αρέσει μια ασκηση σκέφτομαι(λέμε τώρα) κι άλλα ερωτήματα. Δεν υπάρχει τοίχος δεν ενδιαφέρουν τριβές.
1)Ποιο το συνθ οπου θ η γωνία που πρέπει να σχηματίζει η ράβδος ΑΟ με το οριζοντιο επίπεδο ώστε το στερεο οριακά να μην ανατρεπεται?
2) Η τιμη του συνθ υποδιπλασιάζεται.Στο άκρο Α αρχίζει να ασκείται κατακόρυφη F =m2.g.t/4 (si) προς τα κάτω.
Να βρεθεί η αποσταση χ του σημειου εφαρμογής της δύναμης επαφής από το ο συναρτήσει του t. 3)Ποια χρονική στιγμή θα αρχίσει η ανατροπη?
Ευχαριστώ Γιώργο και Γρηγόρη για το σχολιο και χαιρομαι που σου αρεσει. Γιώργο ωραια τα πρόσθετα ερωτηματα. Για την περίπτωση της χρονικά μεταβαλλομενης δύναμης εχω φτιάξει μια με την ιδια διάταξη αλλα με σύστημα ελατηριο – μάζα προσαρτημενο στο ενα άκρο της μιας ράβδου.
Πολύ ωραία Γιώργο, μια γρηγορη ματιά που έριξα (είμαι στην παραλία Καλάμια στην Κόρινθο) δεν βρήκα κάποιο λάθος. Μου άρεσε ο περιορισμός για το x. Σε ευχαριστώ πολύ για την αφιέρωση!
Το σημείο εφαρμογής της Νκ είναι άμεσα συνδεδεμένο με το συντελεστη οριακής τριβής μs οπως φαίνεται και στη λύση σου, αυτό οδηγεί και στο πολύ λογικο ερώτημα 3 .
Εχω κάνει μια λύση “καλοκαιρινής περιπλάνησης” θα έλεγα … 🙂
Φυσικα καταλήγουμε στο ίδια …
Επίσης πολύ καλές και οι σκέψεις του Γιώργου Κόμη !

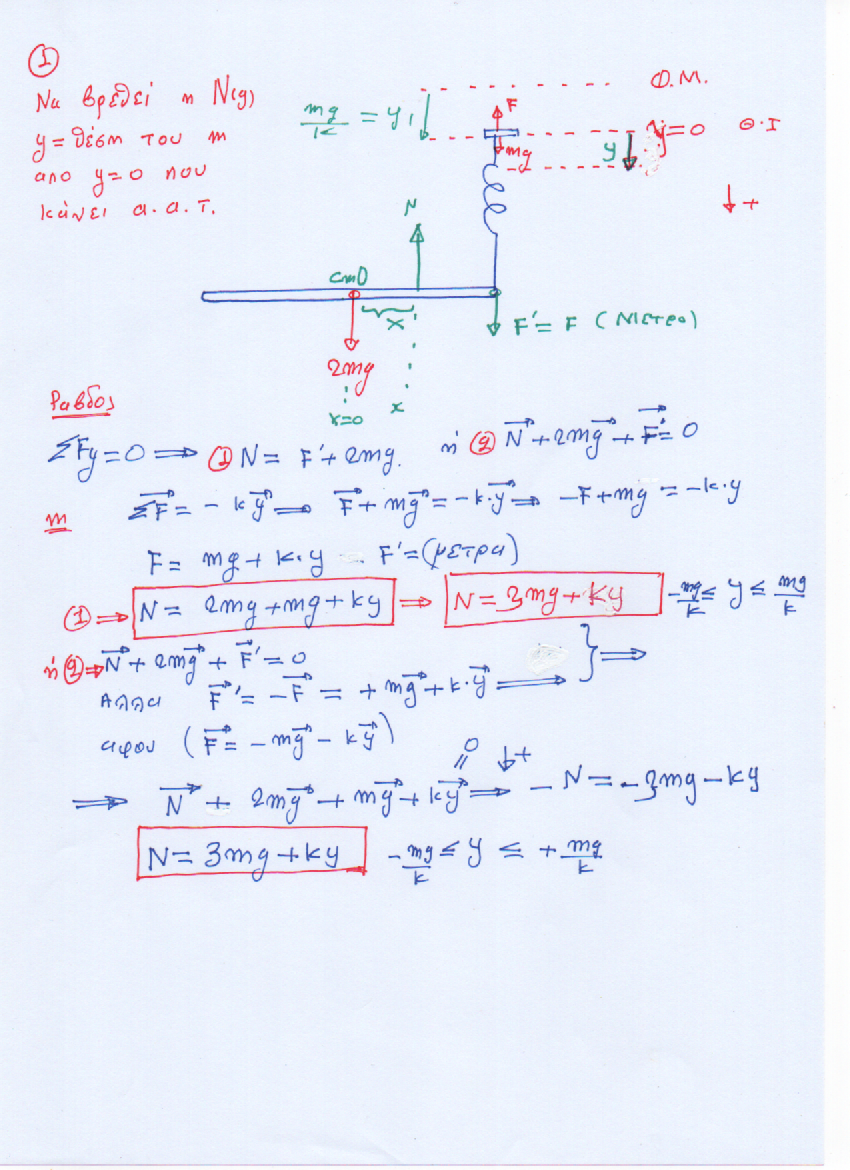

Γιώργο μελέτησα τη άσκηση σου . Έχεις δώσει από ότι είδα πλάτος ταλάντωσης ίσο με το Δlo = mg/k θετική φορά προς τα κάτω . Επομένως το ελατήριο φτάνει το πολύ στη ΘΦΜ άρα είναι πάντα συμπιεσμένο κατά την ΑΑΤ της μάζας m άρα οι δυνάμεις που ασκεί το ελατήριο στα άκρα του έχουν συνεχώςσταθερό προσανατολισμό. Φυσικά η δύναμη Ν όπως και να έχουν τα πράγματα από τη στιγμη που υπάρχει επαφή θα έχει φορά προς τα επάνω , άρα εδώ σύμφωνα με τη συμβαση σου η αλγεβρική της τιμή θα είναι αρνητική . Θέλει λίγο προσοχή στο θέμα των συμβόλων που χρησιμοποιείς για αυτή τη φορά που έχεις πάρει θετική , αν και το αναφέρεις τι βρίσκεις .
Τι θα γινονταν αν το πρόβλημα ήταν πιο γενικό ;
Βεβαια στο ερώτημα 3 ασχολείται με αυτό οι σχέσεις που έχεις βγάλει αρχικά θα είναι ίδιες , όπως έχεις δείξει στο σημείο που λες : ή (2) ==> … . και βγάζεις τύπο τελικά για το μέτρο της Ν δηλαδή |Ν|.
Πιο κάτω όμως που λαμβάνεις Στ(cm)=0 εχεις τις ροπές δύο δυνάμεων που θα πρέπει να δίνουν συνολικά μηδενική ροπή ως προς το CM άρα θα έχουν ίσα μέτρα .
Προσοχή όμως :
Το |Ν| δίνεται όντως από τη σχέση που έχεις γράψει όμως για την
F’ελ = mg + ky αυτός ο τύπος δεν δίνει το μέτρο της αλλά την αλγεβρική της τιμή. πχ για y=-2mg/k θα δώσει F’ελ = – mg
Πιο κάτω έχω προσπαθήσει να το αντιμετωπίσω πιο γενικά διατηρώντας τη θετικη φορά προς τα κάτω ( αν είχες παρει θετική φορά προς τα πάνω η δύναμη Ν θα είχε πάντα θετική φορά και η σχέση που θα έδινε την αλγεβρική της τιμή στην ουσία θα έδινε και το μέτρο της ) .
Βρίσκουμε τα ίδια , θέλει όμως προσοχή στα σημεία που ανέφερα πιο πάνω.
Να πω ότι στη λύση μου το σύμβολο dΓ (το Γ είναι δείκτης στο d) είναι η απόσταση του σημείου εφαρμογής της δύναμης Ν από το δεξί άκρο της ράβδου που το έχω ονομάσει Γ .
Να τονίσω ότι το μέγιστο δυνατό πλάτος της ΑΑΤ της μάζας m είναι στην ουσία αυτό που προκύπτει από την απαίτηση το σημείο εφαρμογής της δύναμης Ν να βρίσκεται προφανώς σε κάποιο σημείο της ράβδου.
Εδω για αυτή τη σχέση μαζών το Αmax = 2mg/k και για :
y= – 2mg/k –>dΓ= l και |Ν| = mg και y= + 2mg/k –>dΓ= l/5 και |Ν| = 5mg
δεν έχει κάποια φυσική σημασία επομένως η εύρεση του y για το οποίο είναι Ν=0 απλώς στο σημείο αυτό έχω κάνει στην ουσια μαθηματικα….

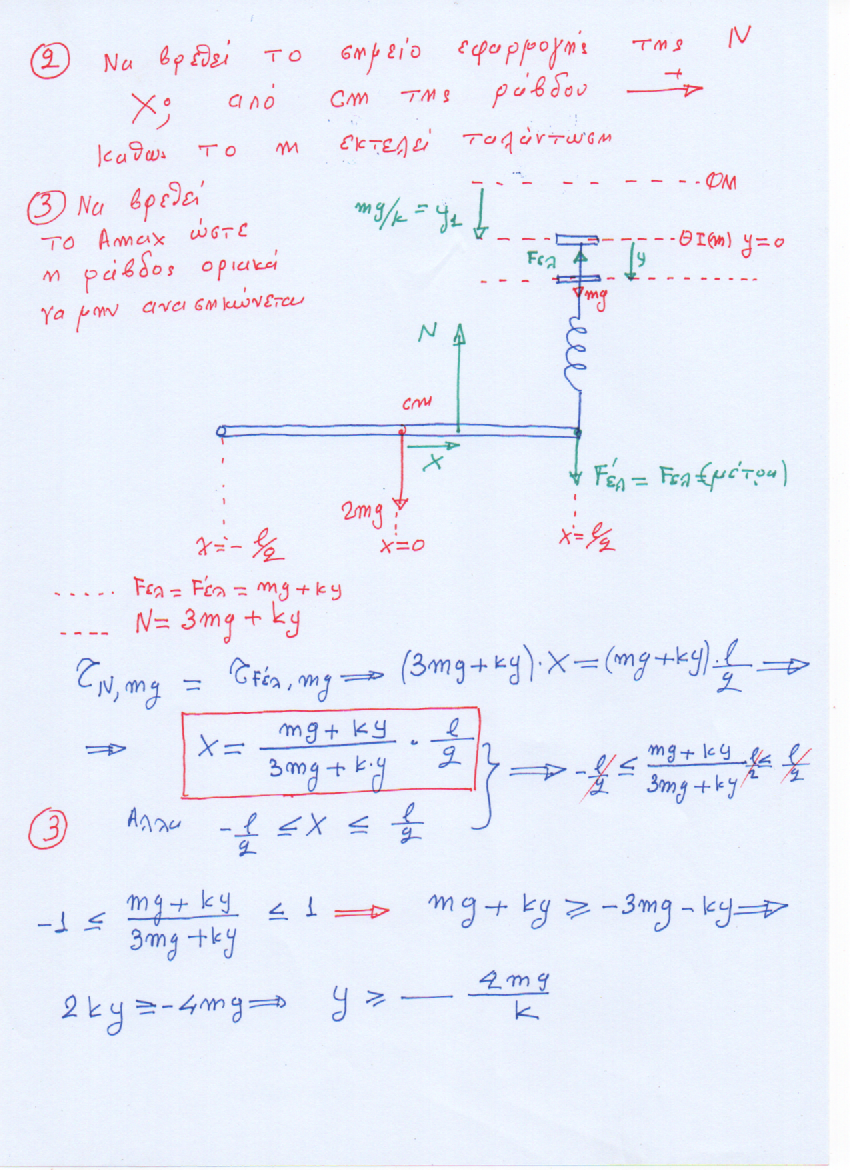

Γιώργο αν πάρουμε Στcm=0 τοτε : για αρχική τοποθέτηση της Ν δεξια του C.M.
Ν*x – F’ελ * (L/2 ) = 0 με
Ν=-3mg-ky και F’ελ =mg+ky (αλγεβρικες τιμές) τότε : x= – (mg+ky)*(L/2) / (3mg+ky)
αυτό θα δώσει x>0 αριστερά του C.M. και x<0 δεξιά του C.M.
Για x=0 θα είναι : y= – mg/k
π. χ. για y=-2mg/k θα είναι Ν=-mg και F’ελ= – mg άρα και οι δύο εχουν φορά προς τα επάνω. Επομένως θα πρέπει η Ν να ασκείται σε σημείο αριστερά του CM σε απόσταση L/2.
Προσοχή στο εξής : η Ν έχει φορα πάντα προς τα πάνω όμως η φορά της ροπής της ως προς το cm εξαρτάται από το σημείο στο οποίο ασκείται. Ενώ η F’ελ έχει σταθερό σημείο εφαρμογής αλλά μεταβλητή φορά άρα και μεταβλητή φορά στη ροπή της. Για αυτό θέλει τον πιο πάνω χειρισμό. Είναι και ο λόγος που επέλεξα να πάρω Στ(Γ)=0….
Καλησπέρα Κώστα. Σε ευχαριστώ που ασχολήθηκες. Θυμάμαι ότι πρέπει να είχαμε ξανασυζητήσει κατι σχετικό.
Την άσκηση την έγραψα πολύ γρήγορα γιατί ήθελα να …εντυπωσιάσω τον Παύλο. Έκανα κάποιες παρατηρήσεις στις παρατηρησεις σου που θα ανεβάσω σε λίγο. Στο 3 ερώτημα δεν ήμουν υπερβολικά σαφής. Η δύναμη Ν ΔΕΝ ΜΠΟΡΕΊ να γίνει 0. Δηλ εδώ δεν έχουμε χάσιμο επαφής. Αυτό δεν μπορει να γίνει. Έπρεπε να γράψω οριακά να μην ανατρέπεται
by
Kαλησπέρα Παύλο.
Όταν μου αρέσει μια ασκηση σκέφτομαι(λέμε τώρα) κι άλλα ερωτήματα. Δεν υπάρχει τοίχος δεν ενδιαφέρουν τριβές.
1)Ποιο το συνθ οπου θ η γωνία που πρέπει να σχηματίζει η ράβδος ΑΟ με το οριζοντιο επίπεδο ώστε το στερεο οριακά να μην ανατρεπεται?
2) Η τιμη του συνθ υποδιπλασιάζεται.Στο άκρο Α αρχίζει να ασκείται κατακόρυφη F =m2.g.t/4 (si) προς τα κάτω.
Να βρεθεί η αποσταση χ του σημειου εφαρμογής της δύναμης επαφής από το ο συναρτήσει του t. 3)Ποια χρονική στιγμή θα αρχίσει η ανατροπη?
Καλησπέρα Παύλο.
Καλή άσκηση με ιδιαίτερο στοιχείο το σημείο εφαρμογής της Ν στην οριζόντια ράβδο.
Ευχαριστώ Γιώργο και Γρηγόρη για το σχολιο και χαιρομαι που σου αρεσει. Γιώργο ωραια τα πρόσθετα ερωτηματα. Για την περίπτωση της χρονικά μεταβαλλομενης δύναμης εχω φτιάξει μια με την ιδια διάταξη αλλα με σύστημα ελατηριο – μάζα προσαρτημενο στο ενα άκρο της μιας ράβδου.
Παύλο για να δεις πόσο γρηγορα γράφω ασκήσεις όταν μου αρέσουν οι ιδέες.
Σου την αφιερώνω. Δεν προλαβα να κάνω έλεγχο στις πράξεις
Πολύ ωραία Γιώργο, μια γρηγορη ματιά που έριξα (είμαι στην παραλία Καλάμια στην Κόρινθο) δεν βρήκα κάποιο λάθος. Μου άρεσε ο περιορισμός για το x. Σε ευχαριστώ πολύ για την αφιέρωση!
Καλημέρα!
Παύλο ωραία άσκηση!
Το σημείο εφαρμογής της Νκ είναι άμεσα συνδεδεμένο με το συντελεστη οριακής τριβής μs οπως φαίνεται και στη λύση σου, αυτό οδηγεί και στο πολύ λογικο ερώτημα 3 .
Εχω κάνει μια λύση “καλοκαιρινής περιπλάνησης” θα έλεγα … 🙂
Φυσικα καταλήγουμε στο ίδια …
Γεια σου Κώστα χαίρομαι που σου αρέσει. Όμορφη η λύση σου, ευχαριστώ πολύ!
Επίσης πολύ καλές και οι σκέψεις του Γιώργου Κόμη !
Γιώργο μελέτησα τη άσκηση σου . Έχεις δώσει από ότι είδα πλάτος ταλάντωσης ίσο με το Δlo = mg/k θετική φορά προς τα κάτω . Επομένως το ελατήριο φτάνει το πολύ στη ΘΦΜ άρα είναι πάντα συμπιεσμένο κατά την ΑΑΤ της μάζας m άρα οι δυνάμεις που ασκεί το ελατήριο στα άκρα του έχουν συνεχώς σταθερό προσανατολισμό. Φυσικά η δύναμη Ν όπως και να έχουν τα πράγματα από τη στιγμη που υπάρχει επαφή θα έχει φορά προς τα επάνω , άρα εδώ σύμφωνα με τη συμβαση σου η αλγεβρική της τιμή θα είναι αρνητική . Θέλει λίγο προσοχή στο θέμα των συμβόλων που χρησιμοποιείς για αυτή τη φορά που έχεις πάρει θετική , αν και το αναφέρεις τι βρίσκεις .
Τι θα γινονταν αν το πρόβλημα ήταν πιο γενικό ;
Βεβαια στο ερώτημα 3 ασχολείται με αυτό οι σχέσεις που έχεις βγάλει αρχικά θα είναι ίδιες , όπως έχεις δείξει στο σημείο που λες : ή (2) ==> … . και βγάζεις τύπο τελικά για το μέτρο της Ν δηλαδή |Ν|.
Πιο κάτω όμως που λαμβάνεις Στ(cm)=0 εχεις τις ροπές δύο δυνάμεων που θα πρέπει να δίνουν συνολικά μηδενική ροπή ως προς το CM άρα θα έχουν ίσα μέτρα .
Προσοχή όμως :
Το |Ν| δίνεται όντως από τη σχέση που έχεις γράψει όμως για την
F’ελ = mg + ky αυτός ο τύπος δεν δίνει το μέτρο της αλλά την αλγεβρική της τιμή. πχ για y=-2mg/k θα δώσει F’ελ = – mg
Πιο κάτω έχω προσπαθήσει να το αντιμετωπίσω πιο γενικά διατηρώντας τη θετικη φορά προς τα κάτω ( αν είχες παρει θετική φορά προς τα πάνω η δύναμη Ν θα είχε πάντα θετική φορά και η σχέση που θα έδινε την αλγεβρική της τιμή στην ουσία θα έδινε και το μέτρο της ) .
Βρίσκουμε τα ίδια , θέλει όμως προσοχή στα σημεία που ανέφερα πιο πάνω.
Να πω ότι στη λύση μου το σύμβολο dΓ (το Γ είναι δείκτης στο d) είναι η απόσταση του σημείου εφαρμογής της δύναμης Ν από το δεξί άκρο της ράβδου που το έχω ονομάσει Γ .
Να τονίσω ότι το μέγιστο δυνατό πλάτος της ΑΑΤ της μάζας m είναι στην ουσία αυτό που προκύπτει από την απαίτηση το σημείο εφαρμογής της δύναμης Ν να βρίσκεται προφανώς σε κάποιο σημείο της ράβδου.
Εδω για αυτή τη σχέση μαζών το Αmax = 2mg/k και για :
y= – 2mg/k –>dΓ= l και |Ν| = mg και y= + 2mg/k –>dΓ= l/5 και |Ν| = 5mg
δεν έχει κάποια φυσική σημασία επομένως η εύρεση του y για το οποίο είναι Ν=0 απλώς στο σημείο αυτό έχω κάνει στην ουσια μαθηματικα….
Γιώργο αν πάρουμε Στcm=0 τοτε : για αρχική τοποθέτηση της Ν δεξια του C.M.
Ν*x – F’ελ * (L/2 ) = 0 με
Ν=-3mg-ky και F’ελ =mg+ky (αλγεβρικες τιμές) τότε : x= – (mg+ky)*(L/2) / (3mg+ky)
αυτό θα δώσει x>0 αριστερά του C.M. και x<0 δεξιά του C.M.
Για x=0 θα είναι : y= – mg/k
π. χ. για y=-2mg/k θα είναι Ν=-mg και F’ελ= – mg άρα και οι δύο εχουν φορά προς τα επάνω. Επομένως θα πρέπει η Ν να ασκείται σε σημείο αριστερά του CM σε απόσταση L/2.
Προσοχή στο εξής : η Ν έχει φορα πάντα προς τα πάνω όμως η φορά της ροπής της ως προς το cm εξαρτάται από το σημείο στο οποίο ασκείται. Ενώ η F’ελ έχει σταθερό σημείο εφαρμογής αλλά μεταβλητή φορά άρα και μεταβλητή φορά στη ροπή της. Για αυτό θέλει τον πιο πάνω χειρισμό. Είναι και ο λόγος που επέλεξα να πάρω Στ(Γ)=0….
Τότε θα βγει κανονικά.
Καλησπέρα Κώστα. Σε ευχαριστώ που ασχολήθηκες. Θυμάμαι ότι πρέπει να είχαμε ξανασυζητήσει κατι σχετικό.
Την άσκηση την έγραψα πολύ γρήγορα γιατί ήθελα να …εντυπωσιάσω τον Παύλο. Έκανα κάποιες παρατηρήσεις στις παρατηρησεις σου που θα ανεβάσω σε λίγο. Στο 3 ερώτημα δεν ήμουν υπερβολικά σαφής. Η δύναμη Ν ΔΕΝ ΜΠΟΡΕΊ να γίνει 0. Δηλ εδώ δεν έχουμε χάσιμο επαφής. Αυτό δεν μπορει να γίνει. Έπρεπε να γράψω οριακά να μην ανατρέπεται
Μια διόρθωση στο πεδιο ορισμού του χ
-L/2<=X<=3L/10
