Το ρεύμα που διαρρέει το πηνίο του σχήματος μεταβάλλεται. Χωρίς βλάβη της γενικότητας υποθέσατε πως ο ρυθμός μεταβολής είναι σταθερός σε κάποιο λογικό χρονικό διάστημα.
Η μεταβολή της μαγνητικής ροής προκαλεί επαγωγικό ρεύμα σε ένα σύρμα που περιβάλει το πηνίο.
Στο κλειστό κύκλωμα του σύρματος περιλαμβάνονται δύο «πράγματα» που δεν ξέρω πλέον πως λέγονται. Κάποτε τα λέγαμε «αντιστάσεις». Τώρα τα λέμε «αντιστάτες». Τι γίνεται με τις τάσεις τους;
Τα βολτόμετρα είναι "άτιμα πράματα".
Θυμίζω μια ερώτηση από το βιβλίο των Δεσμών:
Ένα αεροπλάνο κινείται στο μαγνητικό πεδίο της Γης. Μπορεί κάποιο βολτόμετρο να μετρήσει κάποια διαφορά δυναμικού μεταξύ των άκρων των πτερύγων του αεροπλάνου;
Εδώ το μαγνητικό πεδίο εκτείνεται σε όλο το χώρο και όλοι οι βρόχοι είναι μέσα σε αυτό;

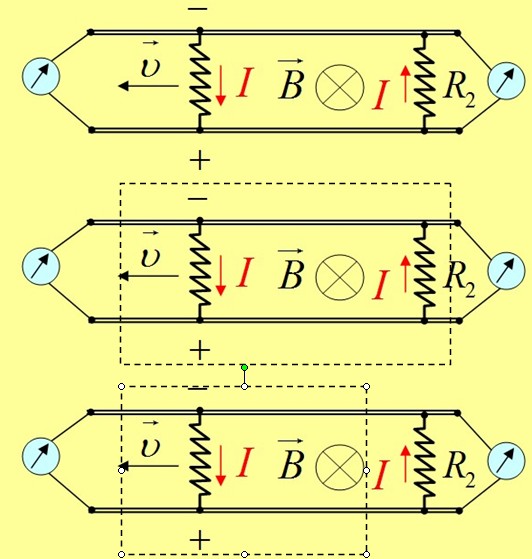

Θα μπορούσαμε Κατερίνα να θέσουμε τρία προβλήματα:
Μαγνητικό πεδίο σ’ όλο τον χώρο.
Μανγητικό πεδίο περιορισμένο.
Μαγνητικό πεδίο πιο περιορισμένο.
Σε όλες τις περιπτώσεις τα δύο βολτόμετρα θα δείξουν το ίδιο;
Σε όλες θα έχουμε διαφορετικές ενδείξεις;
Θα έχουμε διαφοροποιήσεις μεταξύ των περιπτώσεων;
Ρωτάω διότι επικαλέστηκες κίνηση αντίστασης αντί μεταβολής της μαγνητικής ροής.
Εννοείται ότι μιλάμε για κάποια χρονική στιγμή που η κινούμενη αντίσταση που είπες είναι μέσα στο μαγνητικό πεδίο.
Όταν βγει δεν τίθεται πρόβλημα.
Ναι..σκέφτηκα την τρίτη περίπτωση όπου το δεξιά βολτόμετρο μετράει τάση IR2.
Για το αριστερά βολτόμετρο θεώρησα ότι κινείται αντίστοιχα η R2 οπότε μετράει τάση IR1 (σε άλλο αντίστοιχο σχήμα…)
Εσύ τι λες;
Εγώ πιστεύω ότι και στις τρεις περιπτώσεις τα βολτόμετρα καταγράφουν την ίδια ένδειξη.
Την: Β.υ.l.R2/(R1 + R2)
Με την πολικότητα που σημείωσα.
Το δεξιά βολτόμετρο της προηγούμενης περίπτωσης το αντιστοίχισα με το τρίτο σχήμα. Το αριστερά βολτόμετρο πάλι του αρχικού προβλήματος το αντιστοίχισα με την περίπτωση που κινείται η άλλη αντίσταση(αυτό το σχήμα δεν το έκανες…)
Δηλαδή πήρα δύο περιπτώσεις ξεχωριστά για να εξηγήσω τι " βλέπει" το κάθε βολτόμετρο.
Δεν καταλαβαίνω. Τι θα πει αριστερά και δεξιά;
Στρίψε το χαρτί 180 μοίρες και άλλαξε τα σύμβολα.
Πες την R1-> R2 και την R2->R1.
Θα αλλάξει κάτι;
Και τα δυο βολτόμετρα δεν θα καταγράψουν ίδιες ενδείξεις;
Αν πάλι δεν κατάλαβα, κάνε ένα σχήμα.
Δεν καταλαβαίνω γιατί τα βολτόμετρα να δείξουν διαφορετικές ενδείξεις στην περίπτωση κίνησης κάποιας αντίστασης.
Αν δεν έχω καταλάβει κάνε σχήμα και γράψε τι εννοείς.
Εννοώ ότι τη μια φορά η R1 "κόβει" τις δυναμικές γραμμές και την άλλη η R2….
Τότε όμως ουδέν παράδοξο υπάρχει. Αφού τη μια φορά κινείται η μία ράβδος και την άλλη η άλλη, είναι λογικό και αναμενόμενο το να έχουμε διαφορετικές ενδείξεις.
Όμως πρόσεξε τα δύο βολτόμετρα την ίδια στιγμή θα έχουν ίδιες ενδείξεις όποιος και αν κινείται.
Αυτό δεν συμβαίνει στην παρούσα ανάρτηση. Βλέπεις στην φωτογραφία του Δημήτρη ότι την ίδια στιγμή τα βολτόμετρα έχουν άλλες ενδείξεις. Θα μπορούσαμε κουνώντας όποια ράβδο θέλουμε να πετύχουμε μια φωτογραφία στην οποία τα βολτόμετρα να έχουν διαφορετικές ενδείξεις την ίδια στιγμή ;
Αν πάλι άλλο εννοείς και δεν καταλαβαίνω, κάνε σχήμα και γράψε επεξηγήσεις.
Διαφορετικά άλλο θα ρωτάς και σε άλλο θα απαντώ.
Δεν αναφέρομαι στο ίδιο σχήμα για να βρω την ένδειξη για τα δύο βολτόμετρα του αρχικού προβλήματος. Αναφέρομαι στο τρίτο σχήμα για να βρω την ένδειξη του ενός και σε ένα "αντίστοιχο" σχήμα για να βρω την ένδειξη του άλλου ( όπου κινείται η άλλη αντίσταση).
Οι ενδείξεις που λες αναφέρονται στην ίδια στιγμή, και απλώς τις υπολογίζεις διαδοχικά;
Τώρα δεν μπορώ να σου αναλύσω τη σκέψη μου περισσότερο.
Απομόνωσα κατά κάποιο τρόπο το κάθε βολτόμετρο και σκέφτηκα τι μπορεί να "καταλαβαίνει"
Αν σκεφτώ μέχρι αύριο κάτι άλλο θα σου πω…
