Αναζητώντας τον χαμένο αγωγό!

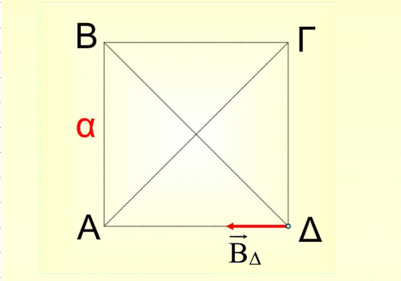

Τα σημεία Α, Β, Γ και Δ του διπλανού σχήματος αποτελούν τις κορυφές ενός τετραγώνου πλευράς α = 0,1 m.  Σε κάποιο από τα σημεία Α, Β, Γ υπάρχει ευθύγραμμος ρευματοφόρος αγωγός πολύ μεγάλου μήκους. Ο αγωγός διαρρέεται από ρεύμα έντασης I και είναι κάθετος στο επίπεδο του τετραγώνου. Η ένταση του μαγνητικού πεδίου στο σημείο Δ που οφείλεται στον ευθύγραμμο ρευματοφόρο αγωγό έχει την κατεύθυνση που φαίνεται στο σχήμα και μέτρο Β_Δ = 4 ∙ 10^-5 Τ.

α. Σε ποιο από τα σημεία Α, Β και Γ βρίσκεται ο ευθύγραμμος αγωγός; Να δικαιολογήσετε την απάντησή σας.

β. Ποια είναι η φορά του ρεύματος που διαρρέει τον αγωγό; Να δικαιολογήσετε την απάντησή σας.

γ. Ποιο είναι το μέτρο της έντασης του ρεύματος που διαρρέει τον αγωγό;

δ. Πόσο είναι το μέτρο της έντασης του μαγνητικού πεδίου που οφείλεται στον ευθύγραμμο ρευματοφόρο αγωγό στις άλλες δύο κορυφές του του τετραγώνου; Να σχεδιαστεί το διάνυσμα της έντασης του μαγνητικού πεδίου στα δύο αυτά σημεία.

Στο σημείο Α τοποθετείται ένας ακόμη ρευματοφόρος αγωγός μεγάλου μήκους που διαρρέεται από ρεύμα έντασης Ι΄ και διαπιστώνεται ότι στο σημείο Δ η κατεύθυνση της έντασης του συνολικού μαγνητικού πεδίου που οφείλεται στους δύο ρευματοφόρους αγωγούς που υπάρχουν τώρα βρίσκεται πάνω στη διαγώνιο ΒΔ με φορά προς το Β…

Η συνέχεια της αναζήτησης ΕΔΩ
