Για το διπλανό κύκλωμα δίνονται R1=4Ω, R2=2Ω, C=5μF και V=12V, το αμπερόμετρο είναι ιδανικό ενώ οι διακόπτες είναι ανοικτοί.
- Κλείνουμε τον διακόπτη δ1 και παρατηρούμε ότι η ένδειξη του αμπερομέτρου σταθεροποιείται στην τιμή Ι1=1,2 Α. Να υπολογίσετε την τιμή της αντίστασης του αντιστάτη R3.
- Πόσο φορτίο έχει αποθηκευτεί στον πυκνωτή;
- Σε μια στιγμή κλείνουμε και το διακόπτη δ2. Ποια θα είναι τώρα η ένδειξη του αμπερομέτρου, μόλις σταθεροποιηθεί η ένταση του ρεύματος;
- Στη συνέχεια κάποια στιγμή t1 ανοίγουμε τον διακόπτη δ1. Να υπολογιστεί η θερμότητα που εκλύεται στον αντιστάτη R2:
α) σε χρονικό διάστημα Δt=1s, πριν το άνοιγμα του δ1.
β) Μετά το άνοιγμα του διακόπτη δ1.
ή
Καλημέρα Διονύση, πολύ καλά κάνεις και θυμίζεις πως φέτος ο πυκνωτής
έχει διδαχθεί στο κεφάλαιο στατικού ηλεκτρισμού, άρα δικαιωματικά
εμφανίζεται και σε κυκλώματα συνεχούς ρεύματος.
Δύο σημεία που θέλουν προσοχή
Απάντηση
“…..όπου για πολύ λίγο χρόνο έχει μεταβλητή ένταση, αφού κάποια φορτία μεταφέρονται στον πυκνωτή, μέχρι να φορτισθεί σε τάση VΒΓ=VR2……”
Νομίζω θα ήταν προτιμότερο να πούμε πως
“…ο πυκνωτής εκφορτίζεται αφού η τάση του πέφτει στα 4V και φορτία
μετακινούνται μεταξύ των οπλισμών του….”
Το δεύτερο σημείο το σβήνω, αφού το ξανακοίταξα…δεν υπάρχει θέμα
Καλημέρα Θοδωρή και σε ευχαριστώ για το σχολιασμό.
Δίκιο έχεις η τάση μειώνεται…
Έκανα την διόρθωση.
Καλησπέρα Διονύση. Η προσθήκη του πυκνωτή είναι γεγονός!
Μας δίνει έτσι τη νομιμότητα αναρτήσεων, όπως αυτή, όπου με τον μοναδικό τρόπο που έχεις να προσεγγίζεις σταδιακά και να διερευνάς το θέμα σου, διδάσκεις τους μαθητές και φρεσκάρεις τη μνήμη των διδασκόντων.

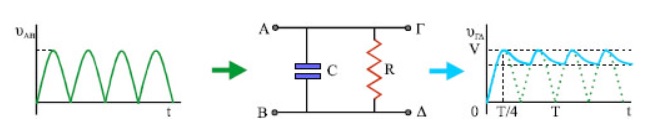

Ο πυκνωτής ως αποθήκη ενέργειας, “γεμίζει” από την χημική ενέργεια του συσσωρευτή και όποτε θέλουμε την αποδίδει σε κάποιο δίπολο σε μορφή που εμείς επιλέγουμε. Θα μπορούσε να είναι το φλας μιας φωτογραφικής μηχανής ή ένας εξομαλυντής τάσης…
Έτσι για να θυμηθούμε…
Να είσαι καλά!
Καλημέρα Ανδρέα και σε ευχαριστώ για το σχολιασμό.
Το… προχώρησες πολύ !!!
Με αφορμή τηλεφώνημα που έλαβα από φίλο, ο οποίος είχε την άποψη ότι οι πυκνωτές είναι εκτός ύλης, να θυμίσω ότι φέτος οι πυκνωτές πρέπει να διδαχτούν, σύμφωνα και με τις οδηγίες διδασκαλίας, τις οποίες μπορείτε να δείτε εδώ.
