Μια ομογενής λεπτή δοκός ΑΒ, μήκους L και βάρους w, ισορροπεί σε οριζόντια θέση όπως στο σχήμα, στηριζόμενη σε κατακόρυφο τοίχο, ενώ είναι δεμένη με νήμα στο μέσον της Μ, νήμα το οποίο σχηματίζει γωνία θ=45° με τη ράβδο.
i Να εξετάσετε αν ο τοίχος μπορεί να είναι λείος ή απαιτείται να είναι τραχύς για να ασκηθεί στη ράβδο δύναμη τριβής.
ii) Να μελετήσετε την ισορροπία του τμήματος ΜΒ της ράβδου, αντιμετωπίζοντάς το σαν ένα ανεξάρτητο στερεό σώμα, το οποίο δεν δένεται με το νήμα.
Καλή Κυριακή σε όλους. Πολύ ωραία η άσκηση Διονύση αν και στην αρχή διαβάζοντας το 1ο ερώτημα νόμιζα λανθασμένα πως μπορεί να εμφανιστεί στατική τριβή σε λείο τοίχωμα. Μου άρεσε πολύ το δεύτερο ερώτημα και η λύση του.
Καλό μεσημέρι Κυριακής Παύλο και σε ευχαριστώ για το σχολιασμό.
Καλή Κυριακή !
Διονυση εξετάζεις ένα θέμα που έχει πολύ ενδιαφέρον.
Η εξέταση της ισορροπίας κάθε μέλους του συστήματος απαιτεί να λάβει κανείς υπόψιν τόσο τις δυνάμεις αλληλεπίδρασης όσο και την αλληλεπίδραση τους που εκδηλώνεται μέσα από τη ροπή ζεύγους που αναφέρεις . Αυτά εμφανίζονται στην επιφάνεια επαφής τους όπου η κατανομή των μεταξύ τους δυνάμεων δημιουργεί τελικά αυτό που έχεις αναλύσει.
Όταν εξετάζουμε την ισορροπία κάθε ράβδου χωριστά προφανώς θα πρέπει να σημειώσουμε το βάρος της , τη δύναμη αλληλεπίδρασης και τη ροπή ζεύγους … Τι γίνεται όμως με την τάση του νήματος ; θα την αποδώσουμε σε όποιο μέλος του συστήματος θέλουμε ;
Καλό απόγευμα Κώστα.
Το νήμα δεχόμαστε ότι ασκεί μια δύναμη (την τάση) η οποία έχει ένα σημείο εφαρμογής. Το “ένα σημείο” σημαίνει ότι δεν μπορεί να ανήκει και στο αριστερό μισό και στο δεξιό μισό της δοκού. Ή στο ένα θα ασκείται είτε στο άλλο.
Για να μην υπάρχει πρόβλημα και δίλημμα έδωσα ότι “το οποίο δεν δένεται με το νήμα.” δεχόμενος ουσιαστικά ότι το νήμα δένεται σε απόσταση 0,00000001m αριστερότερα του μέσου Μ!!!
Δεν είναι σαφές τι επιβάλει η εκφώνηση;
Kαλημέρα
Διονύση μια απάντηση για το i

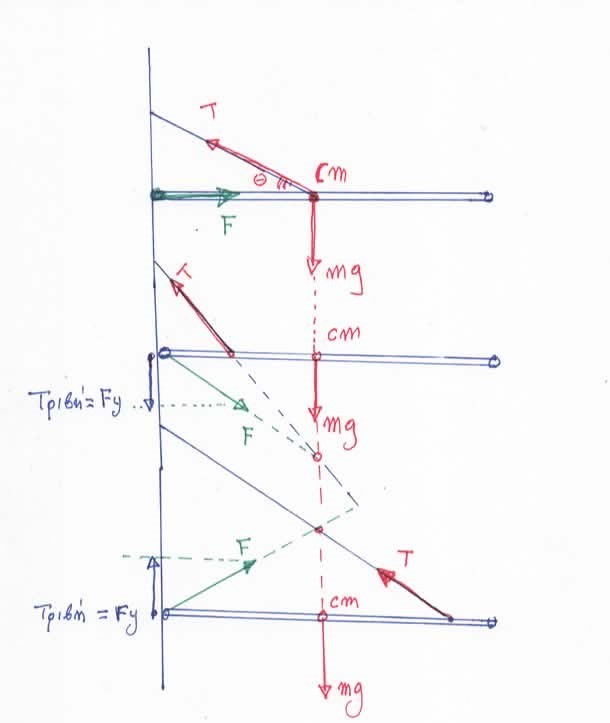

Αφού ισορροπεί υπο την επίδραση τριων δυναμεων που οι φορείς τους δεν ειναι παράλληλοι θα πρεπει να διέρχονται από το ιδιο σημείο. Επομένως στην περίπτωση που η ράβδος δένεται από cm η δύναμη επαφής από τοιχο πρέπει να είναι στην διεύθυνση του άξονα χ. δηλ δεν εμφανίζεται τριβή ανεξάρτητα αν ειναι λείος ή οχι
Παρατηρήσεις
Όταν η γωνία που σχηματίζει το νήμα με την ράβδο ελαττώνεται η τάση αυξάνεται επικίνδυνα. Αν δίδεται όριο θραύσεως νήματος μπορούμε να υπολογίσουμε για ποιες τιμές της θ δεν θα έχουμε ατυχήματα.
Οταν το νήμα δεν είναι δεμένο από cm για να ισορροπεί πρέπει τοίχος μη λείος.
Τότε έχει ενδιαφέρον για ποιες τιμές του μ τα καταφέρνει
Καλημέρα Γιώργο και καλή βδομάδα.
Σε ευχαριστώ για το σχολιασμό και την τις εναλλακτικές οδούς!
Η αλήθεια είναι ότι η η μέθοδος των τριών συντρεχουσών δυνάμεων, ταίριαζε καλύτερα σαν απάντηση στο παραπάνω ερώτημα, από την λύση που πρότεινα στην απάντηση…
Αλλά “ο γέγραφα, γέγραφα…”
Καλημέρα. Επίσης, νομίζω πιο απλά, όλες οι δυνάμεις εκτός του τοίχου διέρχονται από το μέσο οπότε ως προς το μέσο οι ροπές τους είναι μηδέν η ολική ροπή πρέπει να είναι μηδέν ως προς οποιοδήποτε σημείο επομένως δεν μπορεί να υπάρχει άλλη δύναμη που να προκαλεί ροπή ως προς το μέσο.
Ενδιαφέρον είναι ότι ο τοίχος δεν χρειάζεται να είναι λείος αλλά για να εμφανιστεί τριβή πρέπει ένα σώμα να κινείται ή να τείνει να κινηθεί πάνω στον τοίχο, εδώ δεν συμβαίνει αυτό.
Καλό απόγευμα Γρηγόρη και σε ευχαριστώ για το σχολιασμό και την συνεισφορά της σκέψης σου.
